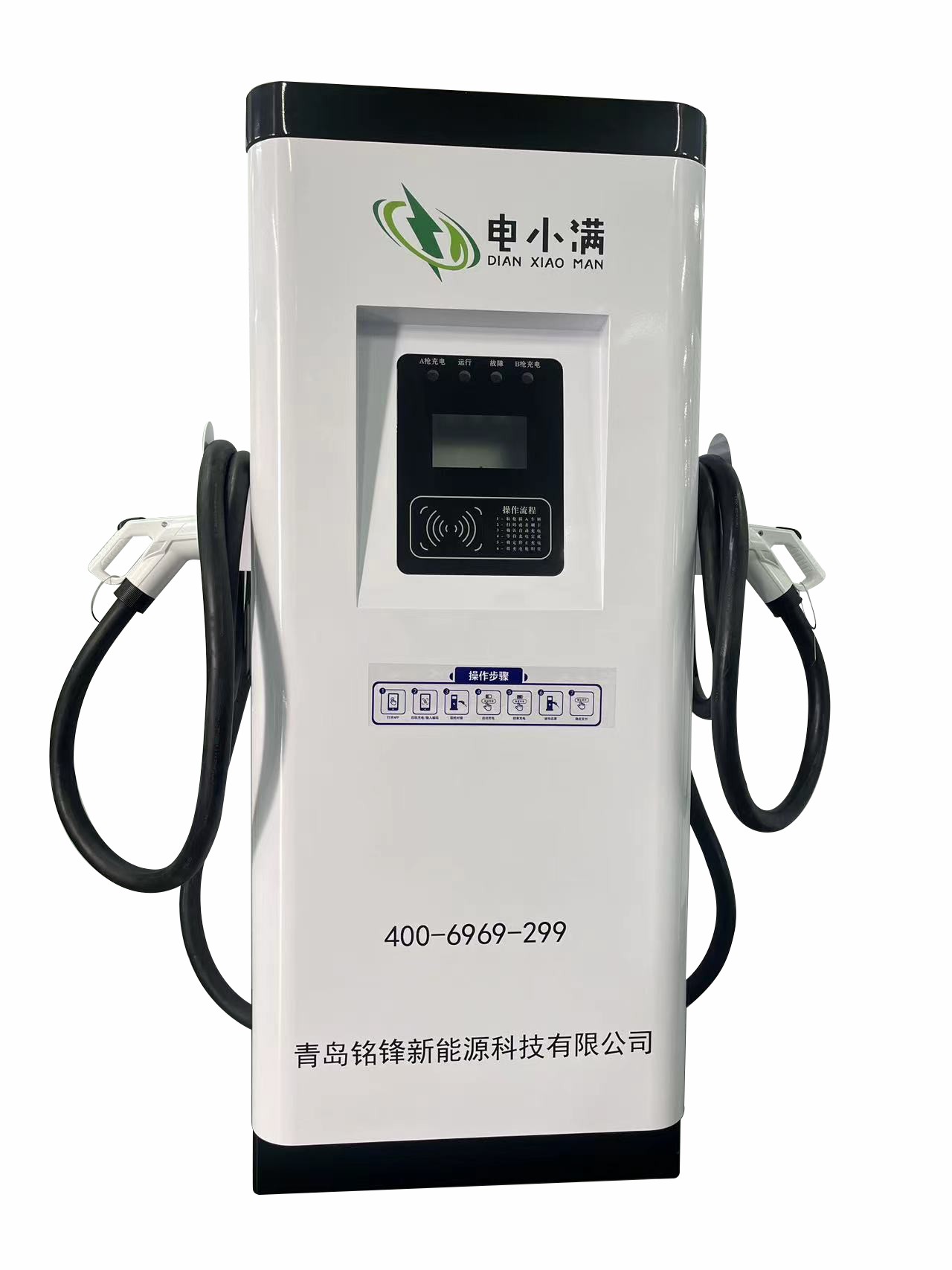

直流充電樁

功能特點

1.人機交互功能

   充電樁能顯示的信息：運行、充電、故障狀態指示；充電電壓、充電電流、已充電量、電動汽車充值卡余額；故障及報警信息；用于手機控制的二維碼;在手動設定過程中的交互信息；充電結束之后，顯示本次消費電量、消費金額。

   充電樁可顯示的信息：二維碼、充電時間、設定參數、電池溫度、電池SOC等。

   充電樁具有外部手動設置充電參數、充電樁號，實現手動控制的功能和界面。

   信息顯示字符清晰、完整，不依靠環境光源即可辨認。

   充電樁配置實時故障和歷史故障記錄，實時顯示充電樁狀態。

2.通信功能

充電樁可以上行與上級監控管理系統通信，也可下行與轎車電池管理系統通信，充電樁在充電過程中可隨時響應上級監控管理系統的數據召喚及遠程控制，即時獲得充電參數和充電實時數據。也可根據電池管理系統充電需要，實時調整充電輸出參數。

   充電樁具有與電動汽車電池管理系統通信的CAN接口，獲得電動汽車電池系統的充電參數和充電實時數據。

   充電樁具有與上級監控系統通信的功能，默認采用以太網通信方式。

 3.充電設定方式

充電設定方式分為手動設定方式和自動設定方式：

自動設定方式：在充電過程中，充電樁依據電動汽車蓄電池管理系統提供的數據動態調整充電參數、執行相應動作，完成充電過程。

手動設定方式：由操作人員設置充電電壓、充電電流等參數，充電樁根據設定的參數執行相應操作，完成充電過程。

充電樁具備充電模塊自動投切功能。當檢測到某一充電模塊發生故障，能夠自動切除該模塊，不影響充電樁其他功率模塊的正常輸出。

 4.計量功能

充電樁具有對電能量進行計量的功能。電能計量裝置符合國家相關標準要求。

 5.手機支付和刷卡付費功能

可掃屏幕顯示的二維碼進行手機控制充電，實現手機支付功能；充電樁具備IC卡讀卡裝置，讀卡器支持ISO7816卡片讀取，能夠與充電樁內置電能計量裝置進行通信，配合IC卡實現充電控制及充電計費。

 6.保護功能

   充電樁具備電源輸入側的過壓、欠壓保護。當出現交流輸入過壓、欠壓時，充電樁能自動切斷直流輸出并發出告警提示。

   充電樁具備輸出過壓保護。在電流指令值發生急劇變化或突然失去負荷時，輸出電壓也不得超過當前輸出的10%。

   充電樁具備防止電池電流倒灌功能。

   充電樁具備蓄電池連接確認功能。當充電樁與電動汽車蓄電池系統正確連接后，充電樁才允許啟動充電過程；當充電樁檢測到與電動汽車蓄電池系統的連接不正常時，立即切斷直流輸出；當充電樁與電動汽車斷開連接后，充電接口的任意帶電導體之間或帶電導體與地之間的電壓在1s內降到60V以下，以防止?jié)撛诘碾姄魝Α?/p>

   充電樁在啟動充電時需人工確認啟動。

   充電樁具備急停功能，能通過手動開關或上級監控通信指令緊急停止充電。

   充電樁在充電過程中，保證蓄電池的充電電壓、充電電流不超過允許值。

   充電樁在充電過程中，當出現蓄電池的溫度、電壓超過允許限值時，充電樁停止充電。

   充電樁在充電過程中，當出現與電動汽車蓄電池管理系統通信中斷時，充電樁停止充電。

   充電樁具備過溫保護功能，當出現交直流變換功率單元過溫時，充電樁能自動切斷直流輸出并發出告警信號。

   充電樁具備直流輸出側的過壓、短路保護。當出現直流輸出過壓時，充電樁能自動切斷直流輸出并發出告警信號；當出現直流輸出短路時，充電樁能自動進入限流輸出狀態。

   充電樁具備直流輸出側的絕緣監察及絕緣降低報警功能。

7.系統特點

   智能化程度高：充電機采用智能型高頻開關電源，是專為電動汽車充電設計，具有“四遙”功能的智能充電機。充電機采用世界先進的“諧振電壓型雙環控制的諧振開關電源技術”，具有體積小、重量輕、效率高、可靠性高等優點。產品包括750V、500V、450三大系列、十幾個品種。配有標準RS-485接口，以太網接口、CAN接口，GPRS通信接口（可擴展）易于與電動汽車BMS及計量計費系統及后臺對接，適用于各類大中小型純電動汽車的充電。提供多種通信規約，提供開放協議，方便組網。其充電過程完全符合磷酸鐵鋰電池、錳酸鋰電池、三元鋰電池等充電曲線要求，系統接受電池組BMS系統管理對電池實現智能充電，并可以采用手動設定充電的工作方式。

   可靠性高：充電裝置使用多個高頻開關電源充電機并聯，可平滑擴容，充電機間均流特性好，充電機帶電熱拔插。具有一體化接口，方便充電機更換，提高系統穩定性和可靠性。充電機及觸摸屏全部選用進口可靠元器件，產品出廠前經過高溫老化，保證運行的穩定可靠。

   操作、使用簡單：充電機模塊可以帶電熱插拔；監控系統集散式設計，帶電熱插拔，方便安裝、檢修、更換。

   顯示、報警功能完善：監控功能完善，高智能化，觸摸屏顯示操作，斷電后運行記錄和歷史故障不丟失。

   交流配電單元：交流配電單元具有防雷保護功能，充電機采用軟啟動，減小電網沖擊，不會造成充電機損壞。有效保護充電機，減小系統故障。

   高效率、高功率因數：電源滿載效率> 93%；采用有源功率因數校正技術，功率因數> 0.99。

   穩壓、穩流精度高：穩流精度≤±1%。穩壓精度≤±0.5%。紋波系數≤±0.5%。

   方案齊全、組合方便：可根據用戶訂貨時提出的方案，進行針對性生產。

 技術指標

1. 交流輸入電壓: 380V±15%

2. 電網頻率：50Hz±10%

3. 輸出電流等級：15A~250A

4. 額定輸出電壓： 50V～1000V

5. 輸出電壓范圍: 250V～500V /500V～1000V

6. 電壓精度:  ≤±0.5%

7. 電流精度:  ≥30A：不超過±1%；＜30A：不超過±0.3A

8. 穩壓精度:  ≤±0.5%

9. 穩流精度:  ≤±1%

10. 紋波系數： 有效值：不超過±0.5%；峰值：不超過±1%

11. 均流不平衡度：≤5%

12. 待機功耗：≤0.1%輸出額定功率

13. 總諧波電流: ≤5%

14. 效率: ≥96%

15. 滿載功率因數：≥0.99

16. 負載等級：Ⅰ級(100%)的額定輸出電流時連續工作

17. 自動限流特性：輸出電流超過輸出限流設定值時，恒流輸出，輸出電流不會增大

18. 輸出短路保護：輸出短路時，模塊自行保護，以防損壞, 排除故障可自動恢復工作

19. 輸出過壓保護：輸出電壓超過額定輸出電壓5%±5VDC自動停止輸出,以防損壞設備

20. 啟動延時: 5S-8S

21. 絕緣電阻:  ≥10M

22. 絕緣強度：輸出對地、輸入對地、輸入對輸出施加2.5KVAC, 1min無飛弧無閃絡。

23. 振蕩波抗擾度：  3級（1MHz和100kHz）

24. 靜電放電抗擾度：  3級

25. 射頻電磁場輻射抗擾度： 3級

26. 電快速瞬變脈沖群抗擾度：3級

27. 浪涌（沖擊）抗擾度： 3級

28. 射頻場感應的傳導騷擾抗擾度：3級

29. 工頻磁場抗擾度：  4級

30. 阻尼振蕩磁場抗擾度： 4級

31. 諧波電流限值要求（THD）：≤8%（A級設備）

32. 噪聲：≤65 dB

操作說明

一. 使用前安全檢查

本產品在使用前請仔細做好以下檢查：

1. 確保產品無刮破、生銹、變形等情況發生。

2. 確保供電插座安全，以及充電插頭和車輛端的充電插座內沒有異物殘留。

3. 充電線纜或充電槍頭如有外殼破損、線纜裸露等問題存在，請不要繼續使用。

4. 保持充電槍插頭干燥，如有積水存在，請在整個樁體斷電狀態下用干燥清潔的布將充電插頭的水擦干。

二. 充電操作

充電樁送電開機，進入初始化界面，初始化成功后，跳轉到開始充電界面，然后選擇充電模式，支付模式有2種，一種使用微信掃二維碼來啟動充電，另一種使用IC刷卡啟動充電。啟動成功后，進入充電界面，同時有電池動畫顯示充電中。點擊停止充電，進入結算界面，此時可以使用微信手機端支付費用，也可以使用IC卡刷結算。

三. 注意事項

    如屏幕顯示機器故障請不要進行充電，請聯系工作人員；

    如需充滿，請在刷卡時確認IC卡余額充足，充電過程中余額不足將自動終止充電；

    操作時請根據充電設備的相關提示進行；

    拔插充電電纜時注意力度，切不可用力過猛；

    當發生緊急狀況是，請按下急停開關，此時不可以進行充電，如果充電正在進行，也會立刻停止充電。

四. 設備指示燈說明

本系統中共有4個設備狀態指示燈，如圖所示，

    其中紅色指示燈為電源指示燈，設備上電時紅燈常亮。

    A充電接口和B充電接口分別有一個綠色的充電指示燈，當其中某一個接口處于充電中狀態時，對應的綠色指示燈亮，充電停止后，綠色燈滅。

    A充電接口和B充電接口前面有一個黃色的故障指示燈，當某一接口發生故障時，對應的黃色指示燈亮起，故障解除后，黃色燈滅。

圖4-7充電指示燈

五. 急停開關使用說明

    如果發生起火、觸電等異常狀況，請立即按下急停開關.

    如果機器發生漏電，請立即按下急停開關。

    如果發生起火、觸電等異常狀況，請立即按下急停開關。.

    充電狀態下按下急停開關時，充電立刻停止，輸出側斷路器斷開，故障燈亮起。

    如果樁體發生故障，無法停止充電、內部線路短路等異常狀況，請立即按下急停開關。

    非充電狀態按下急停開關時，故障燈亮，液晶顯示屏跳轉到故障界面。

    當危急狀況解除時，請旋轉急停開關，否則無法繼續進行充電。
